PVF60系列​直角行星减速机选型图纸

来源: 时间:2017-08-08 12:00:36 浏览次数:

PVF60系列直角行星减速机选型图纸

技术参数 规格型号
级数 速比 PVF60 PVF90 PVF120
额定扭矩  (Nm)TN L1 3 27 96 161
4 40 122 210
5 40 122 210
7 34 95 170
10 16 56 86
L2 9 27 96 161
12 27 96 161
15 27 96 161
16 40 122 210
20 40 122 210
25 40 122 210
28 40 122 210
30 27 96 161
35 40 122 210
40 40 122 210
50 40 122 210
70 34 95 170
100 16 56 86
重量(Kg) L1 1.7 4.4 12
L2 1.9 5 14
技术参数 规格型号
   最大扭矩      Nm  PVF60  PVF90  PVF120
  紧急制动扭矩    Nm 2倍额定扭矩
最大容许径向力 N 240 450 1240
最大容许轴向力 N 220 430 1000
抗扭刚性 Nm/arcmin 1.8 4.85 11
最大输入转速 rpm 8000 6000 6000
额定输入转速 rpm 4000 3500 3500
平均寿命 h 20000
满载效率      % L1≥95%    L2≥92%
回程间隙 P0 L1 arcmin ≤6 ≤6 ≤6
L2 arcmin ≤8 ≤8 ≤8
P1 L1 arcmin ≤10 ≤10 ≤10
L2 arcmin ≤12 ≤12 ≤12
转动惯量 L1 3 Kg.cm2 0.46 1.73 12.78
4 Kg.cm2 0.46 1.73 12.78
5 Kg.cm2 0.46 1.73 12.78
7 Kg.cm2 0.41 1.42 11.38
10 Kg.cm2 0.41 1.42 11.38
L2 12 Kg.cm2 0.44 1.49 12.18
15 Kg.cm2 0.44 1.49 12.18
20 Kg.cm2 0.44 1.49 12.18
25 Kg.cm2 0.44 1.49 12.18
28 Kg.cm2 0.44 1.49 12.18
40 Kg.cm2 0.44 1.49 12.18
50 Kg.cm2 0.34 1.25 11.48
100 Kg.cm2 0.34 1.25 11.48
PVF60_L1系列图纸
PVF60_L1系列图纸

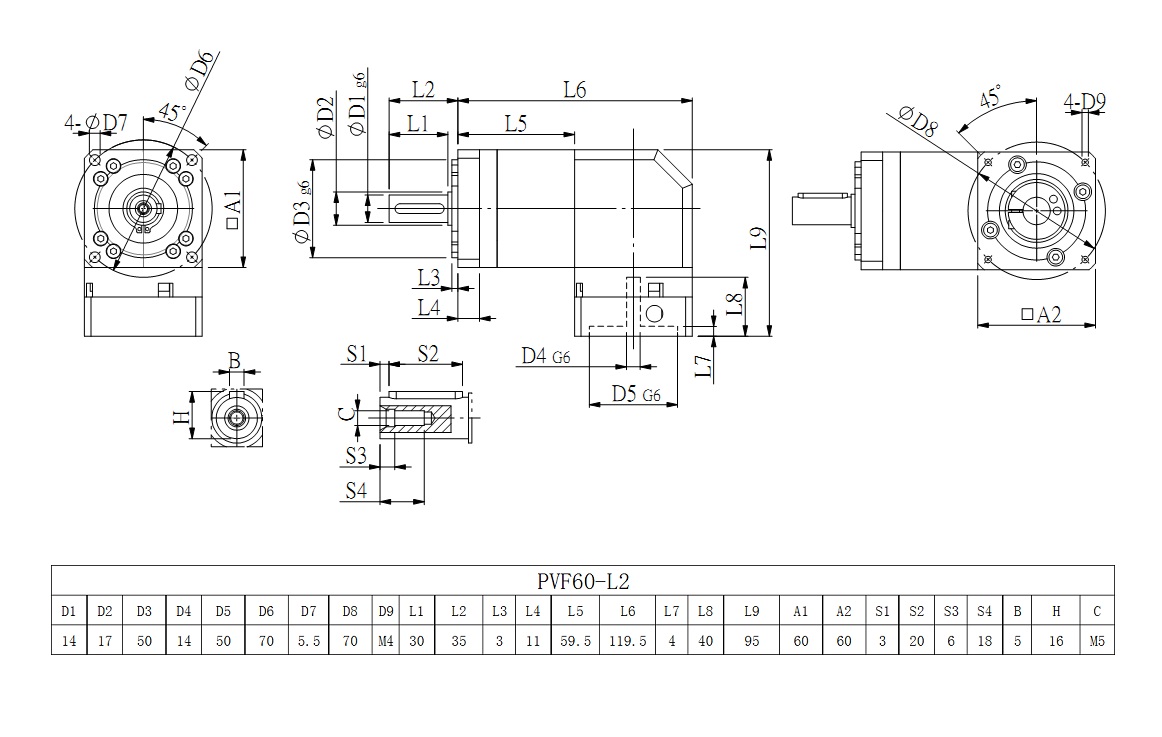

PVF60_L2系列图纸

PVF60_L2系列图纸
