PR系列行星减速机

PR90系列行星减速器

PR90系列行星减速器

详细信息 :

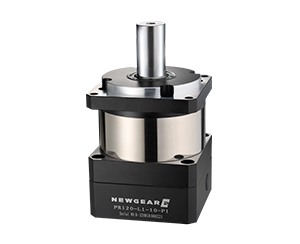

                            PR90系列行星减速器

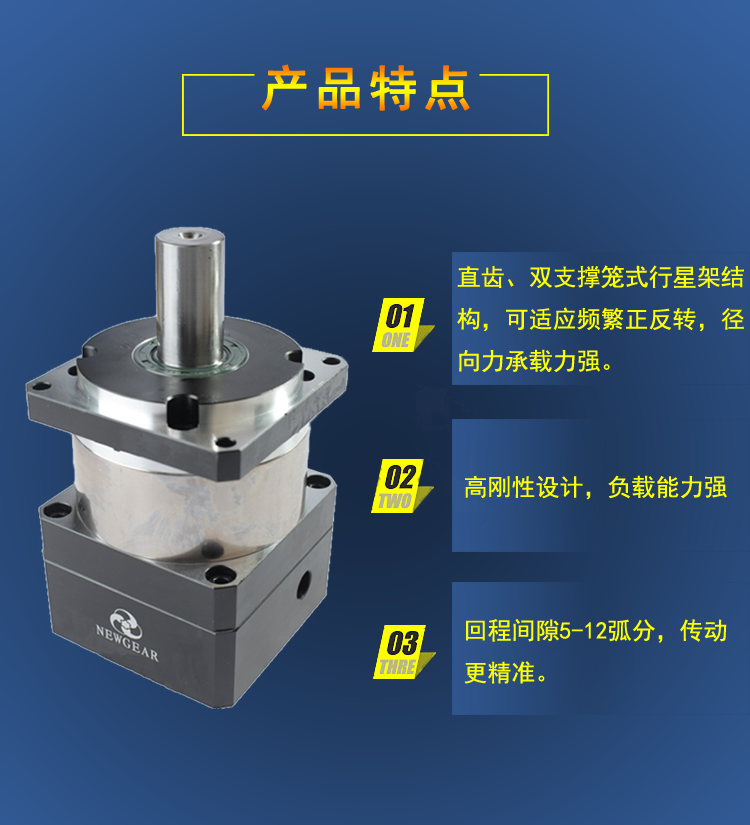

行星减速器特点图片

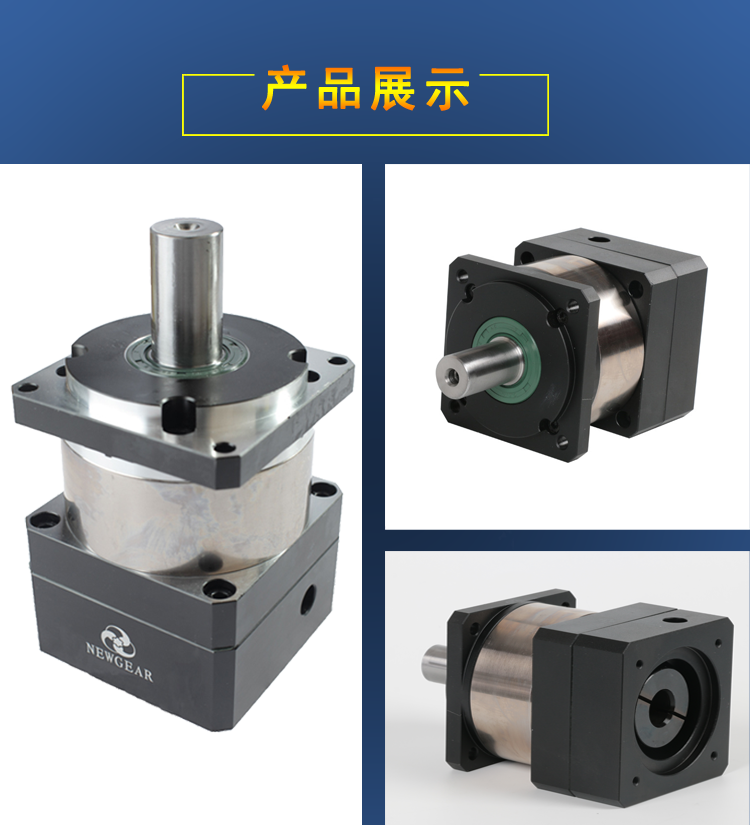

行星减速器产品图片展示

产品描述

一、 PR系列:PR060、PR090、PR120、PR150、PR180

二、双支撑笼式行星减速器架构可适应频繁正反转,径向力承载能突出。

三、高刚性设计,负载能力强。

四、回程间隙5-12孤分,传动更精准。

规格范围:60-180

速比范围;3-100

精度范围:5-12arcmin

               PR系列行星减速器选型技术参数表格


  技术参数   规格型号
级数 速比   PRG60   PR90   PR120  PR150   PR180
额定扭矩  (Nm)TN L1 3 30 115 208 424 558
4 45 142 320 650 1050
5 50 142 320 650 1200
7 50 110 230 550 1100
10 35 75 165 320 900
L2 12 115 208 424 588
15 142 208 424 588
16 45 142 320 650 1050
20 50 142 320 650 1050
25 50 142 320 650 1200
28 50 142 320 650 1050
30 115 208 424 588
35 50 142 330 650 1200
40 40 142 320 650 1050
50 35 142 320 650 1200
70 35 110 230 550 1100
100 35 75 165 320 900
重量(Kg) L1 1.6 4.5 8 17 35
L2 2 6 11 22 43
技术参数 规格型号
PR60 PR90 PR120 PR150 PR180
大扭矩   Nm 2倍额定扭矩
紧急制动扭矩 Nm 3倍额定扭矩
大容许径向力 N 1100 2000 5500 9000 14200
大容许轴向力 N 550 1000 2750 4500 7100
抗扭刚性 Nm/arcmin 5 18 28 51 142
大输入转速 rpm 5000 5000 4500 4500 4000
额定输入转速 rpm 3000 3000 3000 3000 3000
噪音 dB ≤65 ≤65 ≤68 ≤68 ≤70
平均寿命 h 20000
满载效率      % L1≥96%    L2≥93%
回程间隙 P0 L1 arcmin ≤3 ≤3 ≤3 ≤3 ≤3
L2 arcmin ≤5 ≤5 ≤5 ≤6 ≤6
P1 L1 arcmin ≤6 ≤6 ≤6 ≤6 ≤6
L2 arcmin ≤10 ≤10 ≤10 ≤10 ≤10
转动惯量 L1 3 Kg.cm2 0.135 0.65 3.13 12.41 29.15
4 Kg.cm2 0.136 0.52 2.79 7.66 24.78
5 Kg.cm2 0.136 0.45 2.55 7.66 23.76
7 Kg.cm2 0.13 0.47 2.32 7.54 23.68
10 Kg.cm2 0.073 0.39 2.28 7.57 23.68
L2 12 Kg.cm2 0.127 0.72 2.56 7.57 23.71
15 Kg.cm2 0.073 0.52 2.4 7.55 23.73
20 Kg.cm2 0.074 0.37 1.65 7.57 23.66
25 Kg.cm2 0.074 0.37 1.58 7.46 23.66
28 Kg.cm2 0.074 0.35 1.57 7.46 23.58
40 Kg.cm2 0.078 0.37 1.58 7.38 23.54
50 Kg.cm2 0.078 0.36 1.57 7.29 23.52
100 Kg.cm2 0.079 0.5 1.5 7.2 23.46
